GTKmm (3.0) と glade によるアプリ (9) - 子ウィンドウとインターバルタイマー

 今回は、前回の" GTKmm (3.0) と glade によるアプリ (8) - ダイアログのモダールとモードレス表示 "で作成したプログラムを使って、子ウィンドウを作成し、子ウィンドウ内でインターバルタイマーの起動と停止してみたいと思います。

retiresaki.hatenablog.com

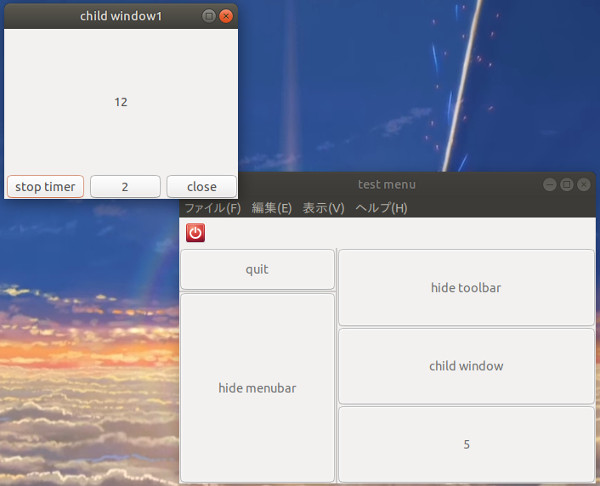

最終的にこんな感じですね。

f:id:retireSaki:20181106045941j:plain

ソースコードは最後に両方の機能を含めたものを公開。(zipダウンロードできます)


■ 子ウィンドウの作成

 基本的に、aboutダイアログで作成した方法と同じです。

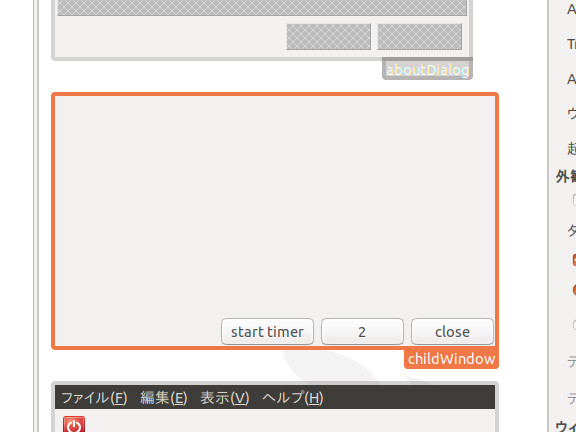

1) glade で子ウィンドウをデザインします。

f:id:retireSaki:20181106063356j:plain

 タイマー表示に使うラベル。
 その下はボタングループがあります。
 ボタングループは、左からタイマーのON/OFFボタン、何もしないボタン、子ウィンドウを閉じるボタン

 ※ 詳細はgladeファイルを確認してください。

2) 子ウィンドウクラス Child_Window の作成 (Child_Window.cc, Child_Window.h)

 glade で作成したウィンドウは GtkWindow をベースにしたので、Gtk::Window から Child_Window クラスを派生。
詳細は、ソースコードを見たほうが早いと思います。

3) メインウィンドウクラスの修正

(1) glade ファイルの修正 (paned_test.glade)

 今回は、ボタン4を使いますので、ボタン4のラベルを "child window" に変更。

(2) メインウィンドウ のソースファイルとヘッダーファイルを修正 (MainWindowcc , MainWindow.h)

 ボタン4に関するメンバーの取得とイベント処理の追加


● MainWindow.h

protected:
…
    virtual void on_child_window();
…
    Gtk::Button *m_btn4 = nullptr;
…


● MainWindow.cc

void MainWindow::setInit_display()
{
…
    refBuilder->get_widget("btn4", m_btn4);
…
    m_btn4->signal_clicked().connect(
        sigc::mem_fun(*this, &MainWindow::on_child_window));
…
}
…
void MainWindow::on_child_window()
{
    Child_Window *child_window = nullptr;

    refBuilder->get_widget_derived("childWindow", child_window);
    child_window->set_transient_for(*this);
    child_window->show();
}

 ボタンのクリック処理関連は、今まで通りなので説明は不要でしょう。
 今回追加した子ウィンドウの所持関数が、on_child_window() です。
やってることは、aboutダイアログのときと同じです。


■ インターバルタイマーを使う

 タイマー関数にはいくつかありますが、今回はインターバルタイマー関数を使います。
sigc::connection Glib::SignalTimeout::connect (
const sigc::slot< bool > & slot,
unsigned int interval,
int priority = PRIORITY_DEFAULT
)
  slot は、タイマーイベントを受取る関数のアドレス
  interval は、インターバル時間をミリ秒単位で指定
  priority は、プライオリティですが、とくに変更するひsつようがなければ未指定で構いません

 connect の代わりに connect_once を使うと、ワンショットタイマーになります。
タイマーイベントを受取る関数で false を返すとワンショットタイマーとタイマーと同等の機能を実現できます。

 connect の代わりに connect_seconds を使うと、インターバル時間を秒単位で指定することができ、長時間のインターバル処理を実現できます。

 connect の代わりに connect_seconds_once を使うと、長時間のワンショットタイマーになります。

 注意点としては、
  インターバルタイマーのときは、イベント処理の関数は bool で戻します。true なら継続、false なら中止です。
  ワンショットrタイマーのときは、イベント処理の関数の戻り値ありません。void です。


● Child_Window.h

public:
…
    virtual ~Child_Window()
    {
        if ( !m_timers.empty() )
            m_timers[m_timers.begin()->first].disconnect();
    }
protected:

    Gtk::Label *m_labeldisp1 = nullptr;
    Gtk::Button *m_btntimer = nullptr;

…
    std::map<int, sigc::connection> m_timers;

private:

    unsigned int untimer_interval = 200; // interval (msec)
    long ntimer_cnt = 0;                 // loop cntvoid on_btntimer();
    bool on_timeout();
…


● Child_Window.cc

void Child_Window::setInit_display()
{
…
    refBuilder->get_widget("btn_timer", m_btntimer);
…
    m_btntimer->signal_clicked().connect(
        sigc::mem_fun(*this, &Child_Window::on_btntimer));
…
    m_btntimer->set_label("start timer");
}
…
void Child_Window::on_btntimer()
{
    if ( m_timers.empty() ){
        // start timer
        ntimer_cnt = 0;
        sigc::connection conn = Glib::signal_timeout().connect(
            sigc::mem_fun(*this, &Child_Window::on_timeout), untimer_interval);
        m_timers[untimer_interval] = conn;

        m_btntimer->set_label("stop timer");
    }
    else{
        // end timer
        m_timers[m_timers.begin()->first].disconnect();
        m_timers.clear();
        m_btntimer->set_label("start timer");

    }
}

bool Child_Window::on_timeout()
{
    // display
    ntimer_cnt++;
    stringstream sstr;
    sstr << ntimer_cnt;
    string str = sstr.str();
    m_labeldisp1->set_text( str );

    // timer true = continuation , false = stop
    return true;
}

 Child_Window.ccは、ほぼ全てのコードがタイマー処理関連ですので、タイマー処理がなければ、ヘッダーファイルにまとめることができます。

 btn_timer に関する部分の説明は不要でしょう。

 作成したタイマーは、
  std::map m_timers;
に保存しています。
これは、m_timers が empty か確認することで、タイマーが稼働中かどうか判断でき、終了時にタイマーが残っていたら削除します。

 void Child_Window::on_btntimer()
はタイマー開始/停止ボタンの処理関数です。

m_timers が empty であれば
 Glib::signal_timeout().connect で、on_timeout() をタイマーイベント関数として、インターバルタイマーを起動。
 タイマーボタンのラベルを "stop timer" に変更。

empty でなければ
タイマーを停止。
 タイマーボタンのラベルを "start timer" に変更。

 bool Child_Window::on_timeout()
は、タイマーイベントで呼び出される関数です。
ntimer_cnt をカウントアップして、label_disp1 に表示しています。
戻り値を true にすることで、インターバルタイマは継続し、false で中止します。


以上です。
インターバルタイマは見た目、面倒くさい感じもしますが意外に簡単に実装できます。

最後に、全てのファイルを圧縮したファイル(zip)を載せます。

●ソース一式のダウンロード

www.mediafire.com
